Cortador en Bisel TFPV6084, JT Cullen, Illinois, Diciembre de 2008

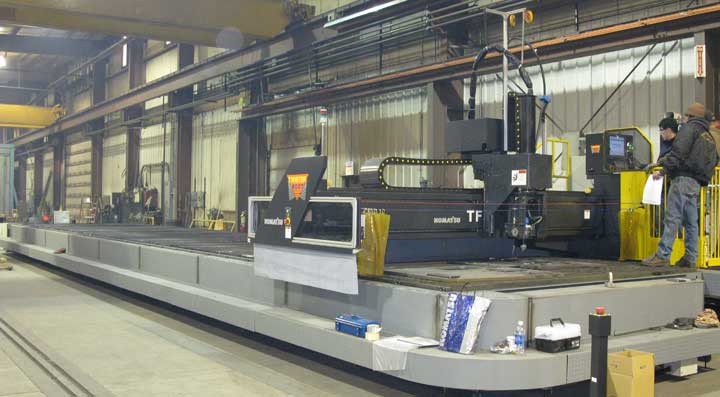

Este largo Plasma Fino Twister TFPV6084 cortador en bisel fue instalada en JT Cullen en Illinois, en Diciembre de 2008. [Siguiente]
Plasma Fino TFPV6084, 8 x 55 pies, 60 kW
J.T. Cullen, Illinois
TFPV6084 máquina de corte en bisel, 60 kW (300 Amp)
Máximo Corte de Placa biselada a 45° máximo con 8 x 55 pies
Esta máquina fué instalada en Diciembre de 2008 en Illinois con una longitud de 55 pies (16.76 Mt.) Twister TFPV para Corte Biselado. las longitudes de la Serie TFPV y TFPL pueden ampliarse en incrementos de 1 hasta 30 Mt (aprox. 100 pies). Los modelos TFPV tienen un ancho de 8 pies (2.43Mt) y pueden cortar un ángulo máximo en Bisel de 45°. Debido a la extención a lo ancho y al peso extra del montaje de la antorcha para corte de bisel, el rayo es reforzado y se le añade un soporte extra para mantener la precisión de corte.

El estándar de la serie Twister TFPL maneja anchos de mesa de 8 o 10 pies, con 20 o 40 pies de longitud ya sea con 30kW o 60kW (300 Amp) con antorcha de Plasma Fino. Para una mesa más pequeña, ver el TFP3051 con mesa de 5 x 10 piesa y con 30 kW (150 Amp) en Plasma Fino Twister. Una antorcha para Corte biselado está disponible en la Serie Twister TFPV.

Root Twister comunicado de prensa, 14 de noviembre 2006 (258 kb, 2 página) *
Las especificaciones están en unidades métricas. Las Unidades en pulgadas son aproximadas.
La Tecnología de las Series TFP3051, TFPL y TFPV está protegida por las patentes de EE.UU. y con otras patentes pendientes.
